VSI制砂機
【進料粒度】≤50mm 【生產能力】60-600t/h 【電機功率】110KW-520KW
【應用領域】
廣泛應用于人工制砂、石料整型，還用來進行高磨蝕性和二次解體破碎，火電、冶金行業的除硫。
【適用物料】
河卵石、花崗巖、玄武巖、灰鋁巖、安山巖、鐵礦石、石灰石、方解石、輝綠巖、鋼渣、玻璃、石英砂和其他高純度材料的生產。
產品簡介
VSI系列制砂機是佰辰結合現今的工況條件設計的新成果，制沙設備，是人工制沙機器和石料整形領域的首要設備。
軟料可配合反擊破組成生產線，在高硬度物料打砂機領域，可配合細碎機達到大產量和粒型的結合。
- 1
- 2
- 3
- 4
設備優勢
VSI打沙機優勢介紹：
處理量大、產量高
50--500t/h與同等功率下的傳統設備相比，產量提高了30%而穩定。
易損件消耗低
理想破碎腔物料撞擊角度設計，于耐磨件的摩擦少，比傳統設備運行費用低40%，直接降低了設備的使用成本。
產品粒形優異
產品呈立方體、粒形好、級配合理、細度目數可調；特別適合人工制砂和石料整形，實踐證明比其他傳統設備制砂，整形效果提高30%。
液壓裝置、易于維護
液壓開蓋裝置，使破碎腔內部件檢修拆換方便快捷，縮短了停機時間，省時省力。
自動檢測、可靠
設置震動顯示于報警裝置，如果設備產生不良運轉，可發出警報，使設備停止工作起到保護機器的目的。
稀油潤滑、自動保養
德國原裝的稀油潤滑站，雙油泵互補保證供油；無油流、無油壓時自動停；水冷降溫，冬季電棚口熱啟動。
安裝簡易、易于操作
設備重量輕，安裝方式多樣，可移動式安裝；安裝、維修和保養簡單，操作使用方便易懂；一旦明確具體的用途，VSI破碎機只需要進行細微調整，便可發揮其好的性能。
一機多用，應用靈活的進料破碎機構，擁有多種破碎腔型，可很方便的實現“石打石”和“石打鐵”的轉換，可根據用戶的制砂、整形、磨蝕物料等不同需求來調整VSI的應用

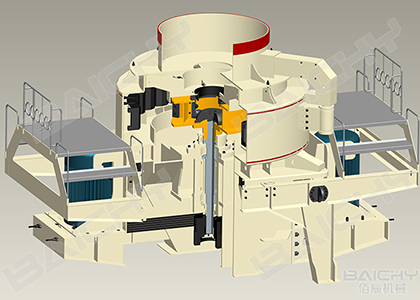

工作原理
VSI系列制砂機是利用高速運動的物料相互自行破碎及物料之間的摩擦而粉碎。此系列設備不僅能夠碎石制砂，而且對出來的成品有整形作用。 根據物料的進料方式，可分為全中心進料和中心進料伴隨瀑落進料兩種；根據破形式又可以分為“石打石”和“石打鐵”兩種破。
1.中心進料伴隨瀑落料：物料經過進料斗進入破碎機，經分料錐落到散料盤上,被散料盤分成兩部分。一部分由散料盤中間進入高速旋轉的葉輪，在葉輪中被迅速加速，然后高速從葉輪內拋射出去，首先同散料盤四周散落下的另一部分物料沖擊破碎，然后一起沖擊到破碎腔的物料襯層上，被反彈后斜向上沖擊到破碎腔頂部，改變方向向下運動，而從葉輪發射出的物料形成連續的料幕。這樣，物料在破碎腔中受到多次撞擊、摩擦和研磨而達到破碎的目的。破碎后的物料在重力作用下離開破碎腔進入下機殼卸料斗中卸料。破碎腔壁上安裝上下?lián)舸蜃o板,保護機殼不被沖擊磨損。這種方式即為“石打石”；若將下?lián)舸蜃o板換成周護板，物料則直接沖擊到周護板上而破碎，這就是中心進料時的“石打鐵”。
2.全中心進料：與中心進料伴隨瀑落料的工作原理基本相同，不同的是全中心進料時將分料錐卸掉，物料所有從進料口直接落入散料盤中，經散料盤中間直接進入葉輪繼而進行破碎。
客戶案例查看更多案例 >>
四川彭州水電基礎設施建設 該項目位于四川彭州，主要加工物料為河卵石，成品用于當?shù)厮娀A設施建設。該項目采用三段破碎流程，其中顎式破碎機廣泛用于…… 生產情況 加工物料：河卵石 產量：1000t/h
山東青島某干粉砂漿生產線 鑒于客戶加工物料為硬質花崗巖，磨蝕性高，對耐磨要求很高。PE系列大型顎式破碎機PE600 x 900作為首道破碎工序，減少硬巖…… 生產情況 加工物料：硬質花崗巖 產量：150 t/h
技術參數
| 型號 | VSI-7611 | VSI-8518 | VSI-9526 | VSI-1140 | VSI-1145 | |
| 生產能力(t/h) | 瀑落與中心進料 | 120-180 | 200-260 | 300-360 | 450-520 | 490-600 |
| 全中心進料 | 60-90 | 100-130 | 150-190 | 225-260 | 250-310 | |
| 給料尺寸 | 軟料 | ＜ 35 | ＜ 40 | ＜ 45 | ＜ 50 | ＜ 50 |
| 硬料 | ＜ 30 | ＜ 35 | ＜ 40 | ＜ 45 | ＜ 45 | |
| 轉速(r/min) | 1700-1890 | 1520-1690 | 1360-1510 | 1180-1310 | 1180-1280 | |
| 雙電機功率 | 110-150 | 180-220 | 264-320 | 400-440 | 440-520 | |
| 外形尺寸 | 3700×2150×2100 | 4140×2280×2425 | 4560×2447×2278 | 5000×2700×3300 | 5100×2790×3320 | |
| 電源 | 380V/50HZ | |||||
| 振動傳感器 | 監測范圍：0.1-20mm/s 連續可調 | |||||
| 液壓潤滑站 | 雙油泵電動機功率 | 2×0.31kw | ||||
| 保護 | 雙油泵互補保證供油；無油流、無油壓自動停機；水冷降溫；冬季電機加熱啟動 | |||||
| 外形尺寸 | 820×520×1270 | |||||
| 油箱加熱器功率 | 2kw | |||||
