單筒烘干機
【占地】120㎡-540㎡ 【單機產量】20t/h-150t/h 【電機功率】11kw-75kw
【應用領域】
適用于化工、礦山、冶金等行業大顆粒,比重大物料干燥，如:礦石、高爐礦渣、煤、金屬粉末、磷肥、硫銨、有機肥(適用于雞糞、豬糞等)。對有特殊要求的粉狀，顆粒狀物料的干燥。
【適用物料】
單筒烘干機適用于礦渣,粘土,石灰石,磷石膏,鋼廠水渣,電廠煤泥以及污水處理廠污泥、有機肥(適用于雞糞、豬糞等)物料的烘干。
產品簡介
佰辰生產的回轉單筒式烘干機，具有烘干能力大,運轉平穩,能耗低,操作方便,產量高等優點。該烘干機根據物料的特性不同,設置不同型式的揚料板以及防粘措施,物料進入旋轉筒體內在烘干的同時,筒體內設多角度升舉式抄板，使物料揚布均勻從而充分與高溫爐氣進行熱交換。干燥效果好，筒體外部配有振打裝置，能有郊防止物料粘壁現象。
設備優勢
1.托架部分：整個機體轉動部分都由托架支撐，受力較大。托輪架部分均采用中碳鋼板、槽鋼焊接而成，并通過了嚴格的質量控制和特殊的工藝要求，已達到本機所使用的目的。除此外更重要的是固定在架子上的托輪，因考慮到其與機體滾帶會產生較大摩擦，我廠特意選用防腐、耐磨材料，大大提高了本機的使用壽命，托輪架也采用鑄造一體技術。另在托輪架四角設有吊裝鉤，便于裝卸運輸。
2.傳動部分：整臺干燥機傳動部分是優為重要的整個機體的工作都有此而行。傳動架均采用槽鋼焊接而成，并通過了嚴格的質量要求。安裝在傳動架上的主電動機和減速機均選用ISO產品，質量可靠。電動機帶動皮帶輪、三角帶、減速機傳動給主軸，使機體工作，其中傳動減速機于主軸工作部分，采用尼龍注銷聯接器相咬合傳遞驅動。
3.大齒圈：固定在機體上，與傳動小齒輪相齒合，相向帶動機體工作，其采用高科技耐磨材料，使本機使用壽命更長。
4.滾帶：固定于機體兩側，以支撐整個機體。
5.機體部分：整臺單筒烘干機重要的就是機體部分，其采用中碳鋼板焊接而成，內置揚料板采用耐磨材料，分布及角度設計合理，并通過嚴格的質量控制和特定的工藝要求，以達到本機所使用的目的。

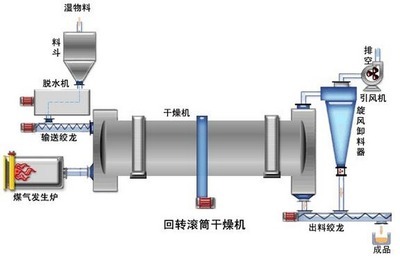

工作原理
由主電動機驅動皮帶和皮帶輪，通過減速機傳動給主動軸，通過安裝在主動軸上的對開式齒輪與固定在機體上的大齒圈相齒合，相向工作。物料從進料端加入，經筒體內部。熱風爐（與該機配套使用）所產生熱風經風機的吃力下進入筒體內部。筒體內部上安裝的揚料板不斷將物料翻起，從而達到干燥均勻的目的。烘干后的物料從出料口流出。隨著電動機的不斷旋轉，物料的不斷進入方能實現大批量生產（注：該機于冷卻機配合使用，由于烘干后的顆粒溫度高，不利于儲存，須冷卻后方可儲存）。
客戶案例查看更多案例 >>
四川彭州水電基礎設施建設 該項目位于四川彭州，主要加工物料為河卵石，成品用于當?shù)厮娀A(chǔ)設施建設。該項目采用三段破碎流程，其中顎式破碎機廣泛用于…… 生產情況 加工物料：河卵石 產量：1000t/h
山東青島某干粉砂漿生產線 鑒于客戶加工物料為硬質花崗巖，磨蝕性高，對耐磨要求很高。PE系列大型顎式破碎機PE600 x 900作為首道破碎工序，減少硬巖…… 生產情況 加工物料：硬質花崗巖 產量：150 t/h
技術參數
| 規格型號 | 產量（t/h） | 功率 | 占地（㎡） |
| DLSG1412 | 20 | 11 | 120 |
| DLSG1615 | 40 | 15 | 240 |
| DLSG1965 | 75 | 37 | 320 |
| DLSG2218 | 110 | 45 | 400 |
| DLSG2818 | 150 | 75 | 540 |
