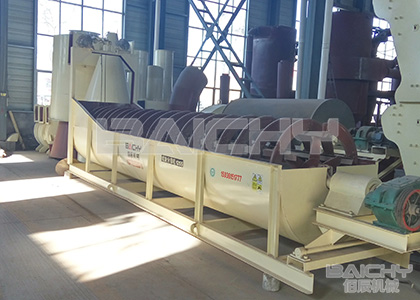

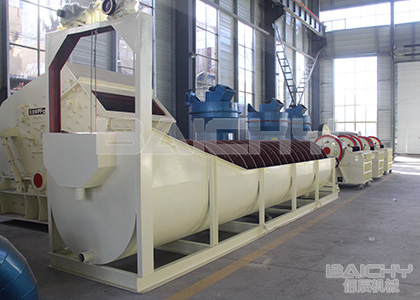

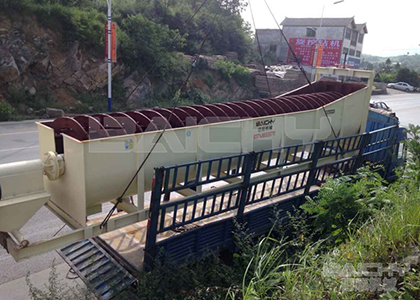

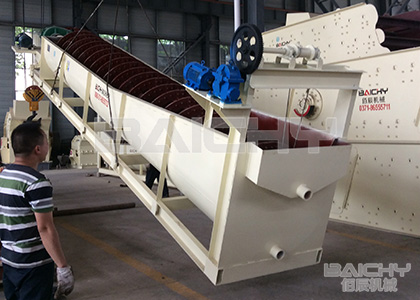

螺旋分級機
【螺旋直徑】300mm-1500mm 【水槽長度】3m-10.m 【電機功率】1.1KW-15KW
【應用領域】
該螺旋分級機廣泛適用于選礦廠中與球磨機配成閉路循環?；蛴迷谥亓x礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。
【適用物料】
分級機主要有高堰式單螺旋和雙螺旋、沉沒式單螺旋分級機和雙螺旋四種分級機。
產品簡介
螺旋分級機是選礦的設備之一,根據用戶生產需求可以分為單螺旋分級機和雙螺旋分級機。螺旋分級機借助固體顆粒的比重不同，因而在液體中沉淀的速度不同的原理，進行機械分級的一種設備。能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。螺旋分級機簡稱分級機。
- 1
- 2
- 3
- 4
設備優勢

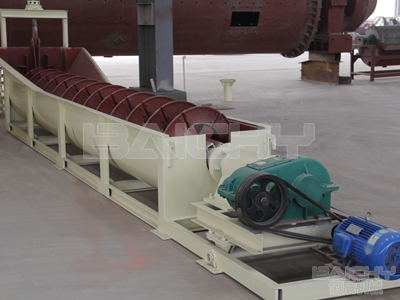

螺旋分級機具有結構簡單、工作可靠、操作方便等特點。 主要由傳動裝置、螺旋體、槽體、升降機構、下部支座（軸瓦）和排礦閥組成。
工作原理

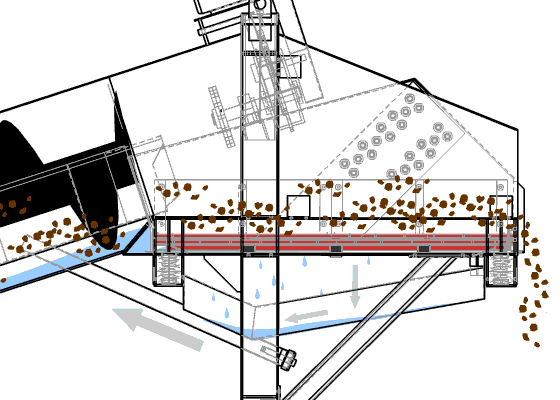

螺旋分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。
由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。
該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。
客戶案例查看更多案例 >>
四川彭州水電基礎設施建設 該項目位于四川彭州，主要加工物料為河卵石，成品用于當?shù)厮娀A(chǔ)設施建設。該項目采用三段破碎流程，其中顎式破碎機廣泛用于…… 生產情況 加工物料：河卵石 產量：1000t/h
山東青島某干粉砂漿生產線 鑒于客戶加工物料為硬質花崗巖，磨蝕性高，對耐磨要求很高。PE系列大型顎式破碎機PE600 x 900作為首道破碎工序，減少硬巖…… 生產情況 加工物料：硬質花崗巖 產量：150 t/h
技術參數
| 型號 | 螺旋直徑 | 轉速(r/min) | 返砂量(t/h) | 溢出量(t/h) | 水槽傾斜度(°) | 電機功率 |
| FLG500 | 500 | 8-12.5 | 6-11 | 21 | 12-18 | 1.1 |
| FLG750 | 750 | 6-10 | 11-24 | 65 | 12-18 | 3 |
| FLG1000 | 1000 | 5-8 | 25-45 | 110 | 12-18 | 5.5 |
| FLG1200 | 1200 | 4-6 | 50-80 | 155 | 12-18 | 7.5 |
| FLG1500 | 1500 | 4-6 | 70-115 | 235 | 12-18 | 7.5 |
| FLG1800 | 1800 | 2.5-6 | 100-190 | 310 | 12-18 | 11 |
| FLG2000 | 2000 | 3.5-5.5 | 160-230 | 400 | 12-18 | 15 |
