新型高壓懸輥磨粉機

您的當前位置:選礦設備 > 首頁 > 球磨機系列設備

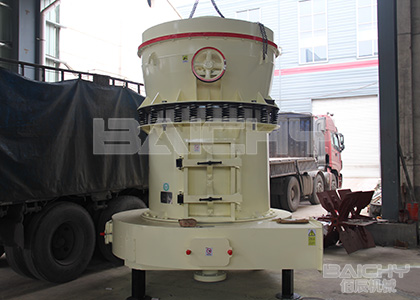

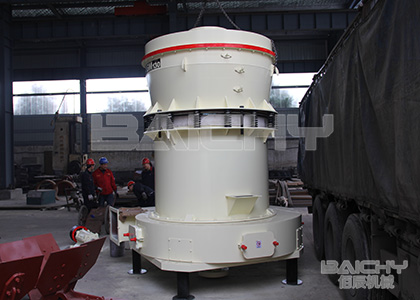

新型高壓懸輥磨粉機

新型高壓懸輥磨粉機

【推薦進料】0-25mm   【推薦細度】120目-325目   【生產能力】3t/h-22t/h
【應用范圍】
中小型礦山、化工、建材、冶金、耐火材料、水泥等行業。
【適用物料】
適用于莫氏硬度在9.3級以下,濕度在6%以下的各種非易燃易爆礦產物料如冶金、建材、化工、礦山、高速公路建設、水利水電、耐火材料、鋼鐵等行業礦產品物料的粉磨加工。

  • stone1.jpg
  • stone2.jpg
  • stone3.jpg
  • stone4.jpg
全國24小時銷售熱線:0371-86555711


產品簡介

TGM新型高壓懸輥磨粉機是具有國外先進水平的新產品,根據磨機用戶的使用與建議,在高壓懸輥磨粉機的基礎上更新改進設計而成,為廣大的用戶提供了一種新型、節能的高細制粉設備,該機型采用了梯形工作面、柔性連接、磨輥聯動增壓等五項磨機技術。

  • 1
  • 2
  • 3
  • 4
  • 1
  • 2
  1.
  2.


設備優勢

1、部件間柔性聯結 分級機與主機間采用高壓彈簧與密封帶聯結 降低了設備的振動及噪音 同時避免了主機與分級機之間產生的共振,有效降低主機、分級機內部軸承及油封的磨損, 提高其使用壽命;
2、弧形風道 風道采用曲面風道 切向氣流進口順滑,阻力小,內部出口方向有利于物料的分散,不易堵料;
3、風道及磨輥軸承室加護板:減少進風對風道的摩擦及物料在風道處的堆積,避免因堆積物料造成的風量損失,加大單位時間內的進風流量,進而提高產量;磨輥軸承室下部加護板,有效的保護磨輥軸承室下部軸承因粉塵進入造成的磨損,提高其使用壽命;
4、無阻進風蝸殼小觀察門無渦流:進風蝸殼觀察門板內面與蝸殼內面在同一曲面上,有效避免渦流效應造成的進風風量損失,進而提高產量;
5、磨輥聯動增壓:高壓彈簧水平放置,壓力更強,更直接,提高成品的細度和產量,產生的徑向力避免了大塊物料進入磨腔后對主軸及軸承的損耗;
6、成品粒度可調,收集精度高,部件采用柔性聯接,減少設備震動的基礎上,分級機調速范圍大大增加,增大了成品粒度可分選范圍,提高了設備應用面;
7、傳動系統采用高性能減速器,并且附帶內部油泵,保證傳動精度、傳動效率的基礎上,提高了設備使用壽命,降低了檢修、維修成本;
8、分級機上口采用曲面設計,在成品粉經分選機分選完畢后,進入附機管道前,傳統磨機采用直通式聯接機殼,我公司產品采用圓錐曲面機殼,成品粉更容易進入附機風道,減少分級機殼體內部懸浮的成品粉,進而提高成品產量;
9、磨輥在離心力的作用下緊緊地碾壓在磨環上,因此當磨輥、磨環磨損到一定厚度時不影響成品的產量和細度。磨輥、磨環更換周期長,從而剔除了離心粉碎機易損件更換周期短的弊病。



工作原理

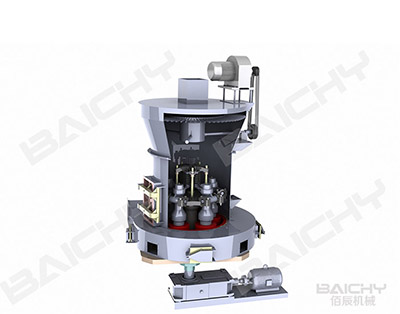

主機通過減速機帶動中心軸轉動,軸的上端聯結著梅花架,架上裝有磨輥裝置并形成擺動支點。磨輥裝置不僅圍繞中心軸回轉,還圍繞磨環公轉,磨輥本身因摩擦作用而自轉。梅花架下裝有鏟刀系統,其位置處于磨輥下端,鏟刀與磨輥同轉過程中把物料拋起喂入磨輥磨環之間,形成墊料層,該料層受磨輥旋轉產生向外的離心力(即擠壓力)將物料碾碎,由此而達到制粉目的。



客戶案例查看更多案例 >>

四川彭州水電基礎設施建設

四川彭州水電基礎設施建設 該項目位于四川彭州,主要加工物料為河卵石,成品用于當地水電基礎設施建設。該項目采用三段破碎流程,其中顎式破碎機廣泛用于…… 生產情況 加工物料:河卵石   產量:1000t/h

山東青島某干粉砂漿生產線

山東青島某干粉砂漿生產線 鑒于客戶加工物料為硬質花崗巖,磨蝕性高,對耐磨要求很高。PE系列大型顎式破碎機PE600 x 900作為首道破碎工序,減少硬巖…… 生產情況 加工物料:硬質花崗巖   產量:150 t/h



技術參數

型號 TGM100 TGM130 TGM160
進料粒度(mm) ≤25 ≤30 ≤35
成品粒度(mm) 1.6-0.045(細度可達0.038)
主機轉速(r/min) 130 103 82
磨輥 數量 4 5 6
直徑(mm) Φ310 Φ410 Φ440
高度(mm) 170 210 270
磨環 直徑(mm) Φ1050 Φ1400 Φ1750
高度(mm) 170 210 270
功率 主機功率(kw) 37 75 132
風機功率(kw) 37 75 132
分析機功率(kw) 5.5 7.5 18.5
處理能力(t/h) 3-8 6-15 9-22
設備尺寸(mm) 7325×7521×8200 8802×7505×9695 13025×7619×8355
