三環中速磨粉機
【推薦進料】0-10mm 【推薦細度】600目-2500目 【生產能力】0.35t/h-6t/h
【應用范圍】
中小型礦山、化工、建材、冶金、耐火材料、制藥、水泥等行業。
【適用物料】
加工莫氏硬度七級以下，濕度在6%以下的各種非易燃易爆礦石，如 石膏、 滑石、 方解石、 石灰石、 大理石、 重晶石、 白云石、 花崗巖、 高嶺土、 鋁礬土、 氧化鐵紅、 鐵礦等。
產品簡介

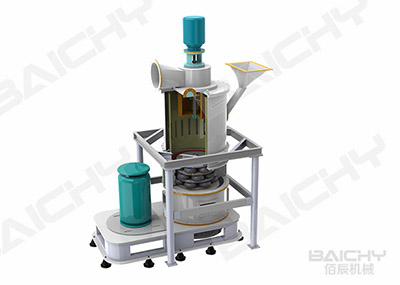

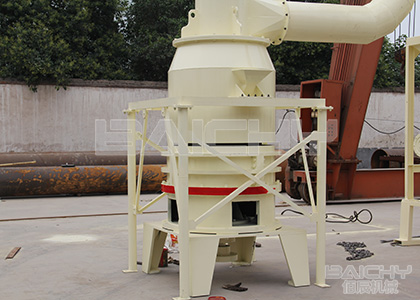

HGM三環磨粉機(也叫微粉磨、三環磨)是在積累了多年磨粉機生產經驗的基礎上,吸納了瑞典先進的機械制造技術,并經過多年的試驗與改進而開發的一種新型細粉（325-2500目）加工設備。它是中瑞先進技術的結晶，是磨粉機世界潮流的新產品。
- 1
- 2
- 3
- 4
設備優勢
細粉加工
三環磨采用流體結構，有效提高了篩分效率，細度一次性可達到2500目。
開路系統 降低磨機溫度
整套生產線采用開路系統，有效降低機體研磨產生的熱量，使出粉品相好，也使全套設備運行更加穩定。
磨腔內運轉可靠
與普通磨機相比，三環磨粉機磨腔內無滾動軸承、無螺釘，所以不存在軸承及其它密封件易損的問題，避免了螺釘易松動而毀壞機器的問題。
環保
配備脈沖除塵器、空壓機、消聲器，整套設備運轉過程中無粉塵污染切噪音低，減輕了粉塵污染和噪音污染，真正做到清潔、環保。
工作原理

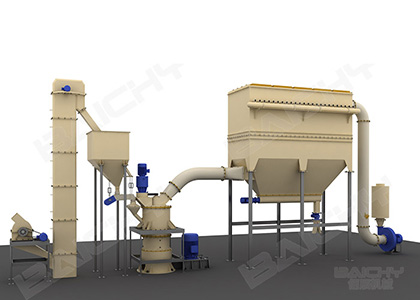

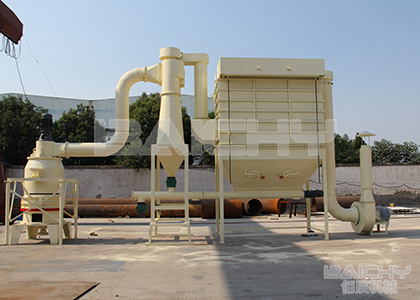

大塊物料經錘破破碎，由提升機送入料倉，經給料設備均勻連續的喂入主機內部，進入主機的物料隨傾斜的導流管落到主機轉盤上部的散料盤上。主機工作時，幾十個磨輥在環道內旋轉、滾動。而物料在離心力作用下被散料盤散向周邊并落入磨腔，在環道內被磨輥沖壓、滾輾、研磨。經過多層粉碎碾磨后的物料，隨風機氣流進入選粉機進行粉體分級，在選粉機葉輪的作用下，不符合細度要求的物料落回磨腔內重新碾磨，符合細度要求的物料則隨氣流進入旋風集粉器內進行部分粉體的分離收集，并由底部的卸料裝置排出即為成品粉體。其余部分的粉體則從旋風集粉器上部進入脈沖除塵器內，并粘附在濾袋表面，脈沖閥控制高壓氣流使其瞬間噴吹到濾袋內部引起濾袋劇烈膨脹波動，通過濾袋的突然抖動彈落粘附的粉體，掉落在除塵器下部的粉體，經螺旋輸送機將兩處收集的粉體進行匯集排出即為成品。過濾后的氣流隨風機經過消音器排放到空氣中。該系統屬于開路系統，在負壓狀態下運行。
客戶案例查看更多案例 >>
四川彭州水電基礎設施建設 該項目位于四川彭州，主要加工物料為河卵石，成品用于當?shù)厮娀A(chǔ)設施建設。該項目采用三段破碎流程，其中顎式破碎機廣泛用于…… 生產情況 加工物料：河卵石 產量：1000t/h
山東青島某干粉砂漿生產線 鑒于客戶加工物料為硬質花崗巖，磨蝕性高，對耐磨要求很高。PE系列大型顎式破碎機PE600 x 900作為首道破碎工序，減少硬巖…… 生產情況 加工物料：硬質花崗巖 產量：150 t/h
技術參數
| 型號 | 平均工作 直徑 |
環輥/輥道環數量 | 主機入料粒度 | 成品粒度 | 產量(t/h) | 電機功率 | 設備尺寸 | ||||||
| 環輥 | 輥道環(pcs) | 微米 | 目數 | 主機 | 選粉機 | 風機 | 給料機 | 卸料閥 | |||||
| HGM60 | 600 | 15 | 3 | ≤ 10 | 5-47 | 3250-325 | 0.35-2.5 | 37 | 11 | 30 | 0.06 | 0.75 | 10×3×5.5 |
| HGM80 | 800 | 21 | 3 | ≤ 10 | 0.6-4 | 75 | 22 | 45 | 0.06 | 0.75 | 11.9×2.7×5.8 | ||
| HGM100 | 1000 | 27 | 3 | ≤ 20 | 0.9-6 | 110 | 30 | 75 | 0.15 | 1.1 | 15.5×4.5×8.6 | ||
| HGM1036 | 1000 | 36 | 4 | ≤ 20 | 1.2-10 | 132 | 37 | 75 | 0.15 | 1.1 | 18×4.6×8.6 | ||
