您好,歡迎來到 佰辰機械 選礦設備官方網址!產品簡介

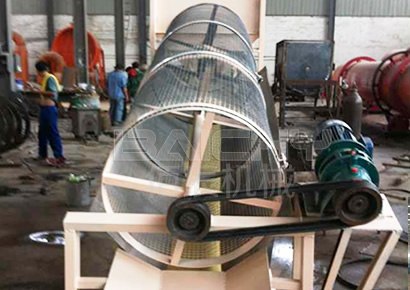

滾筒篩選機是由六角形滾筒、機架、漏斗、減速器、電動機五個部分成。破碎的石料進入滾筒后,一方面隨著滾筒轉動而被篩選,一方面粒度大的石料沿著GTS型滾筒篩滾筒的斜度向前流動,通過不同網目的的篩網逐漸被篩出。不大的石料篩出后落入各自的漏斗,然后由人工運出或自流送往成品堆。
滾筒篩分機在石料場中用于大小石子分級以及分離出泥土和石粉;在沙石場中用與沙石分離;在煤炭行業用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分);在化工行業,選礦行業用于大小塊狀物分級及分離粉狀物質。
篩孔不易堵塞;運行平穩,噪聲較低;結構簡單,維修方便;篩分筒可封閉,易于密閉收塵;整機可靠性高,一次性投資較少;采用特制篩網,篩分效率高,使用壽命長。
篩孔尺寸:2mm-20mm
最大盡量粒度:網孔尺寸×2.5
電機功率:3KW-11KW
礦用滾筒篩主要有電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。
型號 | 年產量(萬噸) | 小時處理量(噸/小時) | 外篩直徑(mm) | 長度(m) | 功率(kw) |
---|---|---|---|---|---|
GTS-3 | 3 | 10.4 | Φ1200 | 35 | 4 |
GTS-5 | 5 | 13.8 | Φ1200 | 4 | 5.5 |
GTS-10 | 10 | 27.8 | Φ1400 | 5 | 7.5 |
GTS-15 | 15 | 47.7 | Φ1500 | 6 | 11 |
型號規格 | 生產能力(t/h) | 功率(KW) | 轉速(r/min) | 機重(t) | |
---|---|---|---|---|---|
粗篩 | 細篩 | ||||
600×1800 | 18 | 8 | 2.2-3 | 26 | 1.8 |
800×2400 | 36 | 16 | 4 | 22 | 2.6 |
1000×3000 | 60 | 27 | 5.5-7.5 | 18 | 3.9 |
1200×3600 | 90 | 40 | 7.5-11 | 16 | 4.8 |
1500×3600 | 110 | 50 | 11—13 | 14 | 5.7 |
1800×4200 | 165 | 77 | 13-17 | 12 | 6.2 |
2100×4200 | 230 | 115 | 15-22 | 10 | 6.8 |
